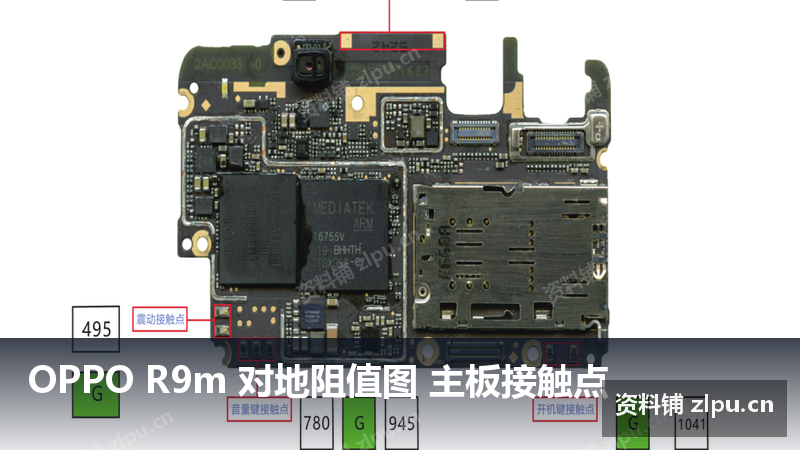

本文提供 OPPO R9m 对地阻值图 主板接触点 的维修图纸资料，核心内容为 对地阻值图（测阻值判断短路、漏电）。
共 1 个文件 / 1 页（PDF×1，合计约 817 KB）
本文整理的信息如下。
规格一览
| 项目 | 内容 |
|---|---|
| 资料主题 | OPPO R9m 对地阻值图 主板接触点 |
| 图纸类型 | 主板阻值图 |
| 文件数量 | 1 个 |
| 页数 | 1 页 |
| 文件格式 | PDF×1 |
| 总体积 | 817 KB |
| 交付方式 | 本页「资源下载」区直下 |
为什么选它
- 资料主题明确：OPPO R9m 对地阻值图 主板接触点
- 图纸类型：对地阻值图（测阻值判断短路、漏电）
- 文件规格：1 个文件 / 1 页 · PDF×1 · 约 817 KB
- 交付方式：购买后本页「资源下载」直下，无需网盘、无需解压
下载内容一览（共 1 份）
| 文件名 | 格式 | 大小 |
|---|---|---|
| R9m 对地阻值图 主板接触点.pdf | 817 KB |
这些场景用得上
- 手机维修从业者：用对地阻值判断短路、漏电、断线
- 维修学徒：练习跑电路、建立阻值手感
- 硬件爱好者：学习主板供电与信号线路
拿到后怎么用
- 下载后用看图软件或 PDF 阅读器打开，电脑上放大查看位号；维修时用万用表打到电阻档/蜂鸣档，红表笔接地、黑表笔测点位，把实测值与图中标注的阻值对照，偏差明显即为故障线索。
购买说明：文件保持原始格式与原始清晰度，下载后可直接查看、打印或导入对应软件使用。建议使用电脑端浏览器下载，压缩包类请使用系统自带解压工具。
