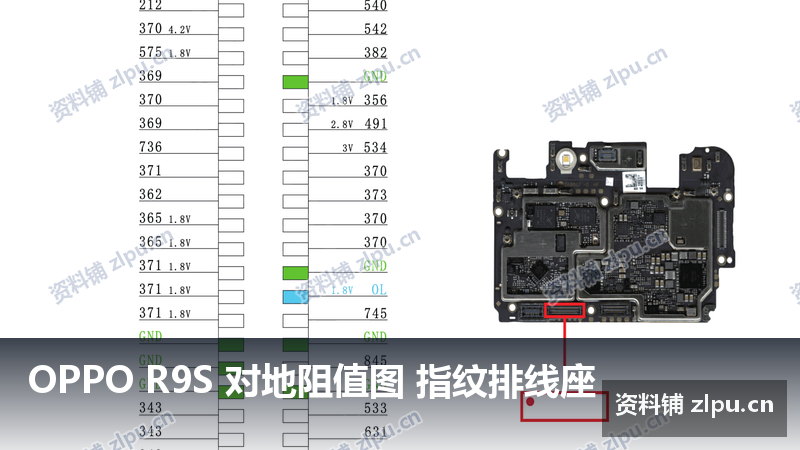

OPPO R9S 对地阻值图 指纹排线座

本文提供 OPPO R9S 对地阻值图 指纹排线座 的维修图纸资料，核心内容为 对地阻值图（测阻值判断短路、漏电）。

共 1 个文件 / 1 页（PDF×1，合计约 1.4 MB）

下载前你需要知道

• ✓ 资料主题明确：OPPO R9S 对地阻值图 指纹排线座
• ✓ 图纸类型：对地阻值图（测阻值判断短路、漏电）
• ✓ 文件规格：1 个文件 / 1 页 · PDF×1 · 约 1.4 MB
• ✓ 交付方式：购买后本页「资源下载」直下，无需网盘、无需解压

资源明细

规格一览

• 资料主题：OPPO R9S 对地阻值图 指纹排线座
• 图纸类型：主板阻值图
• 文件数量：1 个
• 页数：1 页
• 文件格式：PDF×1
• 总体积：1.4 MB
• 交付方式：本页「资源下载」区直下

怎么用

1. 下载后用看图软件或 PDF 阅读器打开，电脑上放大查看位号；维修时用万用表打到电阻档/蜂鸣档，红表笔接地、黑表笔测点位，把实测值与图中标注的阻值对照，偏差明显即为故障线索。

这些场景用得上

手机维修从业者、维修学徒、硬件爱好者都能用得上：用对地阻值判断短路、漏电、断线；练习跑电路、建立阻值手感；学习主板供电与信号线路。
