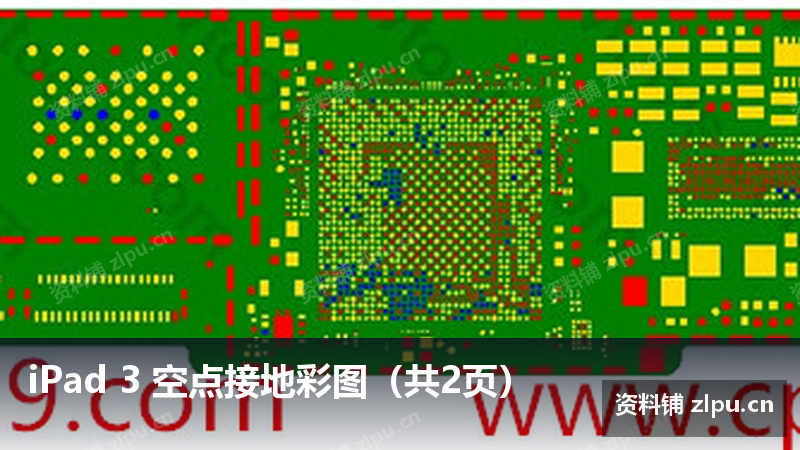

iPad 3 空点接地彩图（共2页）

本文提供 iPad 3 空点接地彩图（共2页） 的维修图纸资料，核心内容为 主板彩图（彩色实物/板层标注，直观对照）。

共 2 个文件 / 2 页（JPG 图片×2，合计约 204 KB）最大分辨率 800×195，放大后位号与走线依然清晰可辨。

继续往下看，内含规格与文件明细。

规格一览

资料主题 iPad 3 空点接地彩图（共2页）；图纸类型 主板彩图；文件数量 2 个；页数 2 页；文件格式 JPG 图片×2；总体积 204 KB；最大分辨率 800×195；交付方式 本页「资源下载」区直下。

这份资料的看点

• 资料主题明确：iPad 3 空点接地彩图（共2页）
• 图纸类型：主板彩图（彩色实物/板层标注，直观对照）
• 文件规格：2 个文件 / 2 页 · JPG 图片×2 · 约 204 KB
• 清晰度：最大 800×195 像素，可放大查看元件位号
• 交付方式：购买后本页「资源下载」直下，无需网盘、无需解压

本文包含（共 2 份）

谁需要这份资料

• 手机维修从业者：按位号快速定位芯片、座子、电感
• 维修学徒：认识主板元件布局

使用方法

• 在电脑端放大到 100% 以上查看位号；先按图中位号找到元件大致区域，再对照实物确认。
• 建议与同机型的原理图、点位图配合使用。
